Hyperline Кабель витая пара, экранированная (S/FTP), категория 6a SFTP4-C6A-S23-IN-LSZH-GY-500
Hyperline SFTP4-C6A-S23-IN-LSZH-GY-500 (500 м) Кабель витая пара, экранированная (S/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), каждая пара в фольге, общий экран - медная оплетка, для внутренней прокладки (до +60°C), LSZH, серый
Купить по низким ценам Hyperline SFTP4-C6A-S23-IN-LSZH-GY-500Описание Hyperline SFTP4-C6A-S23-IN-LSZH-GY-500
Hyperline SFTP4-C6A-S23-IN-LSZH-GY-500 (500 м) Кабель витая пара, экранированная (S/FTP), категория 6a, 4 пары (23 AWG), одножильный (solid), каждая пара в фольге, общий экран - медная оплетка, для внутренней прокладки (до +60°C), LSZH, серый
Сотношение эталонам
IEC 61156-6, IEE 802.3an (10GBASE-T)
ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6a/ Класс Ea)
LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Использование
Изнутри помещений. Используется для возведения магистральной и горизонтальной подсистем СКС категории 6а в критериях завышенных электрических помех. Поддерживает передачу сигналов 10 Гбит/с на частоте до 500 МГц. Совместим с приложениями Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другими приложениями кабельных систем категории 6а.
Описание системы

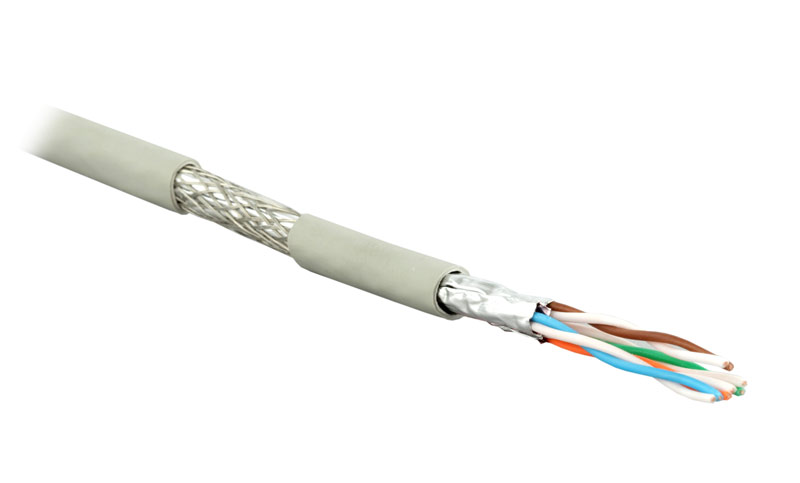

Экранированный медный кабель, категория 6а, однопроволочные жилы. Произведено из 4-х персонально экранированных дюралевой фольгой витых пар (S/FTP), сплетенных совместно с дренажным проводом и размещенных в артельный экран из медной оплетки. Система защищена наружной оболочкой из малодымного безгалогенного компаунда, не распространяющего горение (LSZH).
Особенности и преимущества
- Улучшенная защита от электромагнитных помех и межкабельных наводок
- Экран S/FTP: индивидуальный + общий (фольга + оплетка)
- Передача сигналов 10 GbE (90 м) на частоте до 500 МГц
- Поддержка приложений Power over Ethernet Plus (PoE+)
- Безопасная безгалогенная оболочка LSZH (нг-HF)
- Однопроволочные жилы: 0,57 мм (23 AWG)
Материалы и конструкция
- Проводник: Электролитическая медь, однопроволочный
- Изоляция жил: Вспененный полиолефин (FPO)
- Экран-фольга: Индивидуальный: алюминизированная полиэстерная пленка
- Экран-оплетка: Общий: оплетка из медных луженых проволок, покрытие 30%
- Дренажный провод: Луженая медь, однопроволочный
- Внешняя оболочка: Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)
Технические характеристики:
- Количество витых пар: 4 пары
- Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG)
- Номинальное сечение жилы: 0,255 мм2
- Диаметр жилы по изоляции: 1,35 ± 0,03 мм
- Внешний диаметр кабеля: 7,5 ± 0,05 мм
- Толщина внешней оболочки: 0,55 ± 0,05 мм
- Диаметр дренажного провода: 0,41 ± 0,01мм
- Макс. растягивающее усилие: 130 Н
- Мин. радиус изгиба (монтаж/экспл.): 10/ 5 ∅
- Температура эксплуатации: –40°C – +60°C
- Вес 1 км кабеля: 61 кг (ном.)
- Стандартная упаковка (метраж): 500 м
Диапазон частот | 1-500 МГц |
Волновое сопротивление | 100 ± 15 Ом |
Электр. сопротивление жилы (при 20°С) | 73 Ом/км |
Омическая асиметрия жил в паре | ≤ 2% |
Сопротивление изоляции жил | ≥ 5 ГОм•км |
Испытательное напряжение (перем. ток) | 700 В/1 мин. |
Электрическая емкость рабочей пары | ≤ 46 пФ/м |
Скорость распространения сигнала | ≥ 78% |
Асиммерия задержки сигнала | ≤ 25 нс/100 м |
Технические характеристики Hyperline SFTP4-C6A-S23-IN-LSZH-GY-500
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип SFTP
- Категория 6a
- Кол-во жил одножильный
- Кол-во Пар 4
- Прокладка внутренняя
- Материал медь
- Функции Интернет кабель
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип SFTP
- Категория 6a
- Кол-во жил одножильный
- Кол-во Пар 4
- Прокладка внутренняя
- Материал медь
- Функции Интернет кабель
